E-Box HIGHSIDER Type 1 - switch feux diurnes par capteur

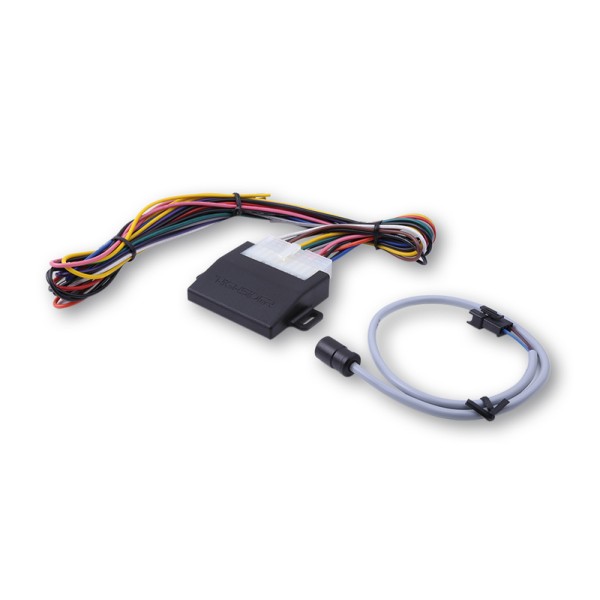

HIGHSIDER PW E-BOX TYPE 1, pour la commutation des feux de circulation diurne par capteur de lumière.Pour la commutation automatique entre les feux de circulation diurne et les feux de croisement. La HIGHSIDER PW E-BOX TYPE 1 détecte la luminosité et allume automatiquement et simultanément les feux de croisement et les feux de jour (ou vice versa). La fonction "COMING HOME FUNCTION" est également disponible (commutable en option). Elle permet d'allumer l'éclairage de jour pendant 30 secondes supplémentaires après l'arrêt de la moto dans l'obscurité. Aucun interrupteur n'est nécessaire.Dimensions :Hauteur : 16 mmLargeur : 56,5 mmLargeur avec les pattes de fixation : 75 mmLongueur : 48 mmLanguettes de montage : 3 mm x 11 mm (trou oblong)Poids : 46 gLongueur du câble : 400 mmLongueur du câble du capteur de lumière : 600 mm (total)Connecteurs :Câble violet/noir = feux de route INCâble jaune/vert = feu de position INCâble noir = masse IN (-)Câble rouge = tension d'alimentation IN (+)Câble bleu = feu de croisement OUTCâble noir = masse OUT (-)Câble rose = feux de circulation diurne OUT (TFL)Câble orange = Feu de croisement INCâble gris = câble de programmationCâble vert = Feu de route OUTCâble marron = Feu de position/stationnement (OUT)Câble noir = Terre OUT (-)Câble blanc = Témoin lumineux TFL OUTConnecteur à 4 broches pour le capteur de lumièreÉtendue de la livraison :HIGHSIDER PW E-BOX TYPE 1Jeu de câblesCapteur de lumièreInstructions
